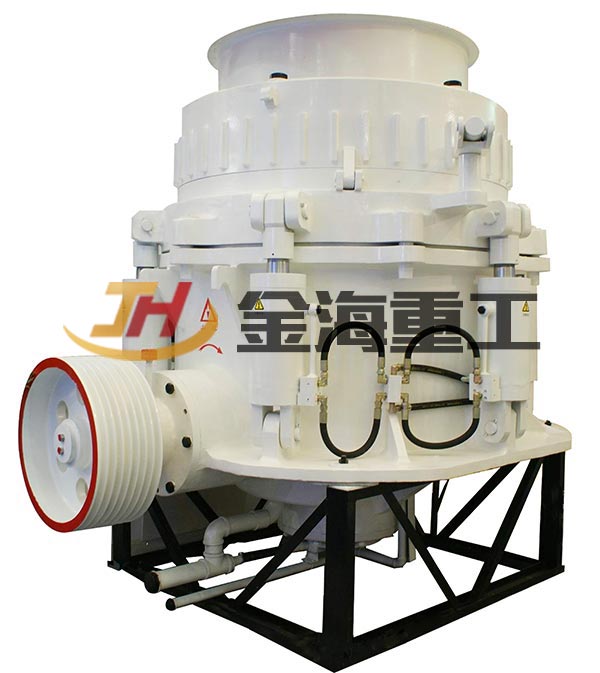

圆锥破碎机

圆锥式破碎机/圆锥破的用途:
    圆锥式破碎机可广泛应用于金属与非金属矿、水泥厂、建筑、砂石冶金等行业。适用于铁矿石、有色金属矿石、花岗岩、石灰石、石英岩、沙岩、鹅卵石等。

产品介绍

圆锥式破碎机/圆锥破的用途:
圆锥式破碎机可广泛应用于金属与非金属矿、水泥厂、建筑、砂石冶金等行业。适用于铁矿石、有色金属矿石、花岗岩、石灰石、石英岩、沙岩、鹅卵石等。

产品特点

(1)液压系统,该机具有用液压系统来调整破碎机排矿日的大小,液压系统可有效地保证设备的安全运转。在破碎腔中有异物时,液压系统可使动锥体自动下退,当异物排出后,该系统使下退的动锥体自动复位。重新保持原来的排矿口位置继续工作。
(2)破碎腔型,破碎腔型是指动锥与固定锥之问形成的几何空间。破碎腔的形状对整机的性能影响很大。破碎机腔型是破碎的主要技术指标。该机从粗碎到细碎设计了四种规格的腔型,它有六种可能的组合,这意味着它能更好地适用于用户特殊要求。
(3)密封可靠:采用迷宫式密封装置,取代了以往使用的水式密封,使灰尘杂质无法进人机体内,从而保证了润清油的清洁,延长了滑动轴承、推力球轴承的使用寿命,使得机器运转可靠.
(4)更换方便:以往破碎机更换破碎壁非常慢,圆锥式破碎机新结构更换破碎壁非常快。因为上破碎壁上装有卡梢,用螺栓顶起就把破碎壁固定.下破碎壁固定是用液压螺母紧固.上、下破碎壁背面不需要加任何填充材料,所以更换快速方面,减少了工人劳动强度。
(5)调节开口:该机选用了耐高压的位移传感器,调整排矿口位置时是在操作室进行的。只要一按键,在操作台上就有显示,就可以看到所需要调整的排矿口大小,非常方便准确。该机工作时,电机通过液力偶合器、小圆锥齿轮驱动偏心套底部的大圆锥齿轮,使偏心套旋转,致使锥体作旋摆动而破碎物料。破碎机的主轴是不动的,只是支掸球面瓦,承受破碎力。由于破碎机主轴不动而偏心套传递破碎力,故该结构可承受较大破碎力,对细碎和超细破碎非常适应,因为超细破碎的破碎力是非常大的。预计其产品粒度(对于超细碎型衬板)开路时一5m二可达50^80%(视物料性质而有所差异)。该破碎机适用于金属矿山选矿厂三段破碎,或第四段破碎;适用于建材或非金属矿山及土木工程。特别是土木工程所需的天然砂供应不足的地区。
圆锥破碎机衬板的选择:
  在选择衬板时,用户一般必须考虑三个因素:产量,功耗,衬板的耐磨性一般应按下列原则进行:给料尺寸;粒度的变化,给料粒度的分布;物料的硬度;物料的耐磨性。
  衬板越长功耗越高,硬物料选短衬板,软物料选长衬板,在物料的分布上,细物料选短衬板,粗物料选长衬板。进料粒度的分布上,一般来说,小于闭口边排料口的物料不能超过10%,如果超过10%,则功耗上升,产品粒度则变成片状。粘性物料的含水份量的增加都能影响物料的通过量,就物料的水份来说,一般不超过5%。在功率的使用上:标准圆锥破碎机应达到75%~80%,短头圆锥破碎机应达到80%~85%。
  圆锥破碎机由于其使用环境恶劣,粉尘大,加之有些使用单位维护不到位,往往在运行中出现各种各样的问题,一般来说,圆锥破碎机在使用操作中应注意以下问题,才能保证机器正常运转。
  圆锥破在工作中,给料要均匀,不能偏析。如果给料不均就会出现生产能力降低,产品粒度过大,弹簧动作频繁,碗形轴承压力大,功耗上升。

工作原理

圆锥式破碎机工作时,电动机的旋转通过皮带轮或联轴器、 传动轴和圆锥部在偏心套的迫动下绕一固定作旋摆运动,从而使圆锥破碎机的破碎壁时而靠近又时而离开固装在调整套上的轧白壁表面,使矿石在破碎腔内不断受到冲击,挤压和弯曲作用而实现矿石的破碎。 在不可破异物通过破碎腔或因某种原因机器超载时,弹簧保险系统实现保险,排矿口增大,异物从破碎腔排出,如异物卡在排矿石可使用清腔系统,使排矿继续增大,使异物排除破碎腔。在弹簧的作用下,排矿口自动复位,机器恢复正常工作。分粗碎圆锥破碎机、中碎圆锥破碎机和细碎圆锥破碎机三种,可根据用户不同需求选购。

技术参数

圆锥破碎机技术参数:

型 号
破碎头底部直径(mm)
进料料度(mm)
出料调整范围(mm)
破碎产量(t/h)
电机功率(KW)
偏心轴转速(r/min)
重量(t)
外形尺寸(mm)
PYB600
600
75
12-25
40
30
356
5
2234×1370×1675
PYD600
600
40
2-13
12-23
30
356
5.5
2234×1370×1675
PYB900
900
115
15-50
50-90
55
333
11.2
2692×1640×2350
PYZ900
900
60
5-20
20-65
55
333
11.2
2692×1640×2350
PYD900
900
50
3-13
15-50
55
333
11.3
2692×1640×2350
PYB1200
1200
145
20-50
110-168
110
300
24.7
2790×1878×2844
PYZ1200
1200
100
8-25
42-135
110
300
25
2790×1878×2844
PYD1200
1200
50
3-15
18-105
110
300
25.3
2790×1878×2844
PYB1750
1750
215
25-50
280-480
160
245
25.3
3910×2894×3809
PYZ1750
1750
185
10-30
115-320
160
245
25.3
3910×2894×3809
PYD1750
1750
85
5-13
575-230
160
245
50.2
3910×2894×3809
PYB2200
2200
300
30-60
590-1000
280
220
80
4622×3302×4470
PYZ2200
2200
230
10-30
200-580
280
220
80
4622×3302×4470
PYD2200
2200
100
5-15
120-340
280
220
81.4
4622×3302×4470
