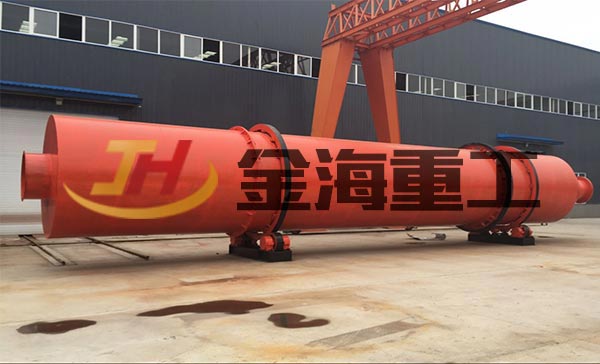

间接式传热烘干机

间接式传热烘干机其载热体不直接与被干燥的物料接触,而干燥所需的全部热量都是经过传热壁传给被干燥物料的。间接式烘干机根据热载体的不同,分为常规式和蒸汽管式两种。

产品介绍

间接式传热烘干机其载热体不直接与被干燥的物料接触,而干燥所需的全部热量都是经过传热壁传给被干燥物料的。间接式烘干机根据热载体的不同,分为常规式和蒸汽管式两种。


常规式的转筒砌在炉内,用烟道气加热外壳。此外,在转筒内设置一个同心圆筒。烟道气进入外壳和炉壁之间的环状空间后,穿过连接管进入干燥筒内的中心管。烟道气的另一种走向是首先进入中心管,然后折返到外壳和炉壁的环状空间,被干燥的物料则在外壳和中心管之间的环状空间通过。为了及时排除从物料中汽化出的水分,可以用风机向干燥筒中引入适量的空气,但所需的空气量比直接加热式要小得多。由于风速很小(一般为0.3~0.7m/s),所以废气夹带粉尘量很少,几乎不需气固分离设备。在许多场合下,也可以不用排风机而直接采用自然通风除去汽化出的水分。


蒸汽管式的干燥筒内以同心圆方式排列1~3 圈加热管,其一端安装在干燥器出口处集管箱的排水分离室上,另一端用可热膨胀的结构安装在通气头的管板上。蒸汽、热水等热载体则由蒸汽轴颈管加入,通过集管箱分配给各加热管,而冷凝水则借干燥器的倾斜度汇集至集管箱内,由蒸汽轴颈管排出。物料在干燥器内受到加热管的升举和搅拌作用而被干燥,并借助干燥器的倾斜度从较高一侧向较低一侧移动,从设在端部的排料斗排出。它的单位容积干燥能力是常规直接加热式转筒干燥器的3倍左右,传热系数约为每平方米加热面积40~120W/(m2·℃),热效率高达80%~90%,物料的填充率为0.1~0.2。

产品特点

一、设备所需投资是进口产品的1/6;
二、物料终水份确保0.5%以下,是干混砂浆及矿渣粉生产线首选烘干机;
三、筒体自我保温热效率高达70%以上,提高热效率35%;
四、燃料可适应煤、油、气。能烘20mm以下的块料、粒料和粉状物料;
五、比单筒烘干机减少占地50%左右,土建投资降低50%左右,电耗降低60%;
六、可根据用户要求轻松调控所要终水份指标;
七、出气温度低,除尘设备使用时间长;
八、无需大小齿轮传动,采用托轮传动。

工作原理

物料由供料装置进入回转滚筒的内层,实现顺流烘干,物料在内层的抄板下不断抄起、散落呈螺旋行进式实现热交换,物料移动至内层的另一端进入中层,进行逆流烘干,物料在中层不断地被反复扬进,呈进两步退一步的行进方式,物料在中层既充分吸收内层滚筒散发的热量,又吸收中层滚筒的热量,同时又延长了干燥时间,物料在此达到干燥状态。物料行至中层另一端而落入外层,物料在外层滚筒内呈矩形多回路方式行进,达到干燥效果的物料在热风作用下快速行进排出滚筒,没有达到干燥效果的湿物料因自重而不能快速行进,物料在此矩形抄板内进行充分干燥,由此完成干燥目的。

技术参数
间接式烘干机主要技术参数
系列型号 外筒直径(mm) 内筒内径(mm) 筒体长度(m) 筒体斜度(%) 扬料板形式 最高进气温度(℃) 外形尺寸(m)
LHG-Φ1.5×15m 1500 500 15 3-5% 升举式 850 16.2×2.7×2.7
LHG-Φ1.5×17m 1500 500 17 3-5% 升举式 850 18.2×2.7×2.7
LHG-Φ1.5×19m 1500 500 19 3-5% 升举式 850 20.0×2.9×2.9
LHG-Φ1.8×21m 1800 650 21 3-5% 升举式 850 22.5×2.7×2.7
LHG-Φ1.8×23m 1800 650 23 3-5% 升举式 850 24.5×2.9×2.9
LHG-Φ1.8×25m 1800 650 25 3-5% 升举式 850 26.5×2.9×2.9
LHG-Φ2.2×21m 2200 800 21 3-5% 升举式 850 28.5×2.9×2.9
LHG-Φ2.2×23m 2200 800 23 3-5% 升举式 850 30.5×2.9×2.9
LHG-Φ2.2×25m 2200 800 25 3-5% 升举式 850 32.5×2.9×2.9
