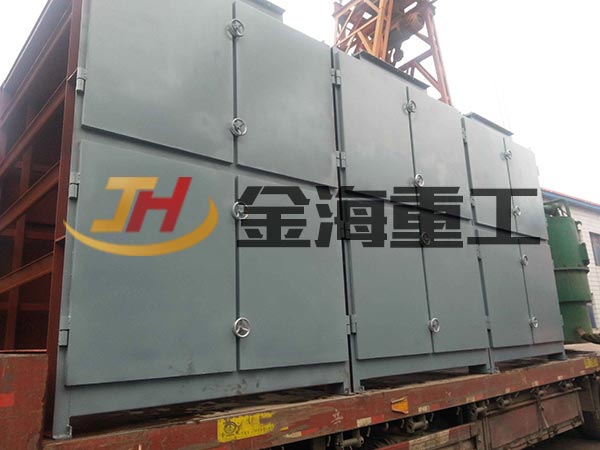

网带烘干机

网带烘干机是一种由电加热、蒸汽加热、热风加热进行加热的批量、连续式生产利用钢网作为传输带运载物料进行连续烘干的干燥设备。

产品介绍

网带烘干机是一种由电加热、蒸汽加热、热风加热进行加热的批量、连续式生产利用钢网作为传输带运载物料进行连续烘干的干燥设备。
简介
网带烘干机主要将压制的成品球通过输送机直接输送到平板输机上,通过平板输送机上端的刮板将成品球匀布在烘干机上,提高球的透气性,达到烘干效果。
烘干时间一般为20-30分钟,高温烘干炉是由耐热钢制造的链式输送机和耐高温隧道窑组成。输送带采用耐高温的金属网带,成球在网带上经25-30分钟的烘干后由冷却网带输出。
网带式烘干机是常用的连续式干燥设备,可广泛应用在、建材、电子等行业,特别适用于透气较好的片状、条状、颗粒状物料的干燥,对滤饼类的膏状物料,也可通过造粒机或挤条机制成型后进行干燥。

产品特点

1.网带烘干机、物料停留时间及加料速度以取得干燥效果。
2.设备配置灵活网带烘干机可使用网带冲洗系统及物料冷却系统。
3.网带干燥机(网带烘干机)大部分空气循环利用,高度节省能源。
4.烘干机独特的分风装置,使热风分布更加均匀,确保产品品质的一致性。
5.热源可采用蒸气、导热油、点或燃气热风炉配套。

工作原理

网带式烘干机主要原理是将物料均匀的平铺在网带上,由传动装置拖动在干燥机内往返移动,热风在物料间穿流而过,水蒸气从排湿孔中排出,从而达到干燥的目的。网带采用12-60目的钢丝网带,箱体长度由标准段组合而成,为了节约场地,可将烘干机制成多层式,常见的有二室三层、二室五层、长度6-40m,有效宽度0.6-3.0m。
、网带、传动装置、进风管、出风管、风机(热风源另置)等组成。
物料有机头进入徐徐通过烘干进行烘干,网带的线速度视物料的种类和含水量而定。风流向采用负压,多孔进气,保证有效烘干面积,风流风速分布均匀,提高烘干效果。 要想得到烘干效果和适当的产量,物料的含水量、网带的线速度、配风量和风温必须适当、合理、有机的结合。

技术参数

型 号
DW-1.2-8
DW-1.2-10
DW-1.6-8
DW-1.6-10
DW-2-8
DW-2-10
层 数
4
5
4
5
4
5
带宽(m)
1.2
1.6
2
干燥段长(m)
8
10
8
10
8
10
铺料厚(mm)
10-80
使用温度(℃)
50-120
蒸汽压力(Mpa)
0.2-0.6
蒸汽耗量(kg/h)
120-130
150-375
150-375
170-470
180-500
225-600
换热面积(m2)
272
340
352
440
448
560
干燥时间(h)
0.2-1.2
0.25-1.5
0.2-1.2
0.25-1.5
0.2-1.2
0.2-1.5
干燥强度kg水/h
60-160
80-220
75-220
95-250
100-260
120-300
风机数量
5
6
5
6
5
6
风机总功率(kw)
9.9
12.1
9.9
12.1
18.2
22.2
设备总功率(kw)
11.4
13.6
11.4
13.6
19.7
23.7
外形尺寸
长 m
10.05
12.05
10.05
12.05
10.05
12.05
宽 m
1.5
1.5
1.91
1.91
2.33
2.33
高 m
3.15
3.15
3.15
3.15
3.65
3.65
