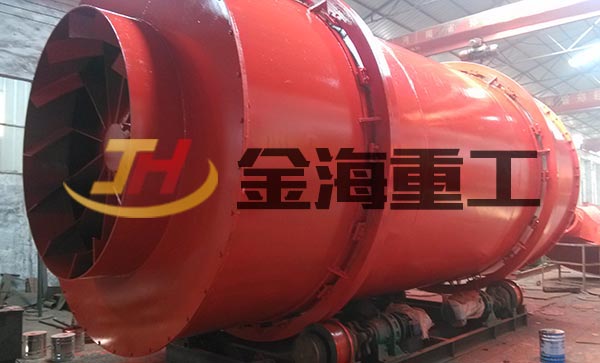

三筒烘干机

节能三筒烘干机用途

节能烘干机适用于各类松散物料的干燥,如河沙、干混砂浆、黄沙、水泥厂矿渣、粘土、煤矸石、混合料、粉煤灰、秸秆粉,木糠等。

产品介绍

节能三筒烘干机用途

节能烘干机适用于各类松散物料的干燥,如河沙、干混砂浆、黄沙、水泥厂矿渣、粘土、煤矸石、混合料、粉煤灰、秸秆粉,木糠等。

节能三筒烘干机性能

该机主要由回转体、扬料板,调速摆线针传动装置,全机结构紧凑一体性强,运转平稳,噪音低,制作精良,产量高,能耗低,设备安装周期短,占地面积小。该设备对物料的适应性强,可以烘干各种物料,且设备操作简单,故得到广大客户的赞誉。

产品特点

1、我厂生产的节能烘干机抗过载能力强,处理量大,燃料消耗少,干燥成本低;
2、采用顺流干燥方式,烟气与湿物料由同一侧进入干燥机,可以利用高温烟气获得很高的蒸发强度,干燥机出口温度低,热效率高;
3、可根据不同的物料性质改变运行参数,使物料在干燥机筒体内能够形成稳定的全断面料幕,质热交换更 为充分;
4、新型给料、排料装置,杜绝了滚筒干燥机给料堵塞、不连续、不均匀和返料等现象,降低了除尘系统的 负荷;
5、新型内部结构,强化了对已分散物料的清扫和热传导作用,消除了筒体内壁的沾粘现象,对物料水分、 粘性的适应性更强;
6、粉体干燥设备实现了“零水平推力”,大大减少了挡托轮的磨损,筒体运转平稳可靠;
7、干燥机采用 “ 调心式托轮装置 ” ,使托轮和滚圈的配合永远呈线性接触,从而大大降低了磨损和动力损耗。

工作原理

物料由供料装置进入回转滚筒的内层,实现顺流烘干,物料在内层的抄板下不断抄起、散落呈螺旋行进式实现热交换,物料移动至内层的另一端进入中层,进行逆流烘干,物料在中层不断地被反复扬进,呈进两步退一步的行进方式,物料在中层既充分吸收内层滚筒散发的热量,又吸收中层滚筒的热量,同时又延长了干燥时间,物料在此达干燥状态。物料行至中层另一端而落入外层,物料在外层滚筒内呈矩形多回路方式行进,达到干燥效果的物料在热风作用下快速行进排出滚筒,没有达到干燥效果的湿物料因自重而不能快速行进,物料在此矩形抄板内进行充分干燥,由此完成干燥目的。

技术参数

项目 单位

φ2.0×6m

φ2.5×6.5m

φ2.7×7m

φ3×7m

φ3.2×7m

外筒直径 (m)

2.0

2.5

2.7

3

3.2

外筒长度 (m)

6

6.5

7

7

7

筒体容积 (m3)

18.84

31.89

40.5

49.46

56.26

筒体转速 (rpm)

3-10

3-10

3-10

3-10

3-10

物料停留时间 (min)

12-30

12-30

12-30

12-30

12-30

物料初水份 (%)

6-25

6-25

6-25

6-25

6-25

物料终水份 (%)

≤1

≤1

≤1

≤1

≤1

进气温度 (℃)

750-900℃

750-900℃

750-900℃

750-900℃

750-900℃

生产能力 (T/H)

矿渣

20-25

25-30

30-35

35-10

40-45

粉煤灰

10-17

17-21

20-25

23-27

25-30

黄沙

20-27

25-40

27-45

30-45

35-50

电动机型号

Yr160m-4

Yr132m-4E

Yr160m-4

Yr160m-4

Yr132m-5E

电动机功率 (kw)

7.5×2

11×2

7.5×4

7.5×4

11×4

减速机型号

XWD-6

XWD-6

XWD-6

XWD-6

XWD-6

减速机速比 (I)

17-29

17-29

17-29

17-29

17-29
